金属氧化物避雷器说明与型号

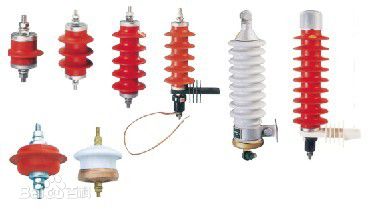

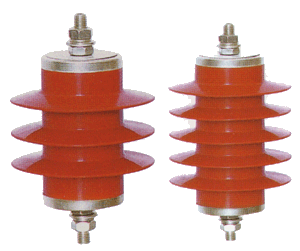

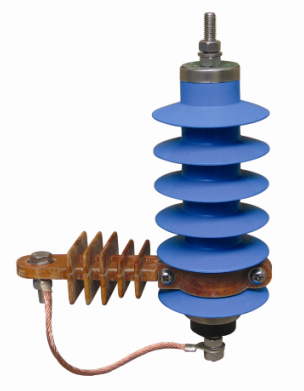

随着电力系统的发展，对输电线路供电可靠性要求越来越高，由于雷击输电线路引起的事故日益增多，尤其是在多雷、土壤电阻率高、地形复杂的地区，雷击输电线路引起的事故更高。这不仅影响设备的正常工作，也极大地影响了人们的正常生活，给社会带来巨大的经济损失。 　　为了减少线路的雷击事故，提高供电可靠性，可在线路上安装金属氧化物避雷器来减少线路雷击事故，为此我公司设计生产了瓷外套、有机复合外套、带脱离装置有机复合外套等金属氧化物避雷器。 金属氧化物避雷器型号说明：   一、有机复合外套无间隙氧化物避雷器 　　有机复合外套无间隙氧化物避雷器采用通流能力较强的氧化锌非线性电阻片叠加组装，密封于外套腔内，无任何放电间隙。在正常持续运行电压状态下，避雷器不动作，呈高阻状态。当大气过电压或操作过电压的幅值超过一定范围时，避雷器导通。由于氧化锌电阻片优良的非线性伏安特性，导通后其两端的残压被抑制在被保护设备的绝缘安全值以下，从而使电气设备受到保护。 　　氧化锌电阻片通流容量大，保护残压低，电压响应迅速，是近十余年兴起的高性能新型限压元件。 　　优点：有机复合外套是我国硅橡胶复合绝缘子技术在避雷器外套上的应用。由于采用硅橡胶外套，从根本上消除了瓷套式避雷器可能存在的外瓷套爆裂现象，并提高了防潮、耐污、抗老化、散热等性能，同时体积小重量轻，免于维修。因此，该产品聚集了有机外套和氧化锌电阻片的全部优点，是新型的过电压保护电器。 二、带脱离装置的复合外套无间隙氧化锌避雷器 　　脱离装置是避雷器本体所带的一种自我保护装置，通常接在避雷器的底部，避雷器通过其接地。当避雷器在系统雷击或操作过电压下泄放能量，外界电动力、机械力及环境温度变化等综合作用时，脱离器不会动作，即避雷器正常工作时，脱离装置不影响其工作。当避雷器自动运行的稳定性受到损坏，或避雷器已经损坏时，脱离器迅速工作，将避雷接地线断开，避雷器电位悬空，退出运行。 　　优点：安秒特性稳定、反应快、灭弧效果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标记、便于迅速发现故障点并及时维修。 三、金属氧化物避雷器外形尺寸 避雷器型号 D（mm） h（mm） H（mm） 伞数 重量（kg） YH5WS1-17/50 90 190 260 5 1.5 YH5WZ1-17/45 92 190 260 5 1.7 避雷器型号 D（mm） h（mm） H（mm） 伞数 重量（kg） YH5WS1-17/50L 90 210 286 6 1.8 YH5WZ1-17/45L 92 220 296 6 2.0   交流无间隙金属氧化物避雷器技术性能指标 典型的电站型和配电型避雷器电气特性 GB11032 产品型号 系统额定电压kv（有效值） 避雷器额定电压kv（有效值） 避雷器持续运行电压kv（有效值） 陡波冲击电流下残压kv（峰值） 雷电冲击电流下残压kv（峰值） 操作冲击电流下残压kv（峰值） 4/10us大电流冲击耐受kv（峰值） 直流1mA电压kv不小于 2ms方波电流峰值A不小于 YH5WS-5/15 3 5 4.0 17.3 15.0 12.8 65 7.5 75(150) YH5WS-10/30 6 10 8 34.6 30 25.6 65 15 75(150) YH5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WS-17/50L 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) Y5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WZ-5/13.5 3 5 4.0 15.5 13.5 11.5 65 7.2 150(200) YH5WZ-10/27 6 10 8 31 27 23.0 65 14.4 150(200) YH5WZ-17/45 10 17 13.6 51.8 45 38.3 65 24 150(200) YH5WZ-51/134 35 51 40.8 154 134 114 100 73(76) 400(600) 注：括号内为企业内控参数，下同。 典型的发电机、电动机保护用避雷器电气特性 GB11032 产品型号 避雷器额定电压kv（有效值） 避雷器持续运行电压kv（有效值） 陡波冲击电流下残压kv（峰值） 雷电冲击电流下残压kv（峰值） 操作冲击电流下残压kv（峰值） 4/10us大电流冲击耐受kv（峰值） 直流1mA电压kv不小于 2ms方波电流峰值A不小于 YH5W-4/9.5 4 3.2 10.7 9.5 65 5.7 5.7 400 YH2.5W-4/9.5 4 3.2 10.7 9.5 65 5.7 5.7 200 YH5W-8/19 8 6.3 21.0 18.7 65 11.2 11.2 400 YH2.5W-8/19 8 6.3 21.0 18.7 65 11.2 11.2 200 YH2.5W/13.5/31 13.5 10.5 34.7 31 65 18.6 18.6 200 YH5W-13.5/31 13.5 10.5 34.7 31 65 18.6 18.6 400 YH5W-17.5/40 17.5 13.8 44.8 40 65 24.4 24.4 400 YH5W-20/45 20 15.8 50.4 45 65 28 28 400 YH5W-23/51 23 18 57.2 51 65 31.9 31.9 400 YH5W-25/56.2 25 20 62.9 56.2 65 35.4 35.4 400 典型低压避雷器的电气特性 GB11032 产品型号 系统标称电压kv（有效值） 避雷器额定电压kv（有效值） 避雷器持续运行电压kv（有效值） 雷电冲击电流下残压kv（峰值） 直流1mA电压kv不小于 0.75倍直流1mA下的泄漏不大于uA YH1.5W-0.28/1.3 0.22 0.28 0.25 1.3 0.6 20 YH1.5W-0.5/2.6 0.38 0.50 0.42 2.6 1.2 20 补偿电容器用避雷器电气特性 GB11032 产品型号 系统额定电压kv（有效值） 避雷器持续运行电压kv（有效值） 避雷器持续运行电压kv（有效值） 雷电冲击电流下残压kv(峰值)不大于 操作冲击电流下残压kv（峰值）不大于 4/10us大电流冲击耐受kA（峰值）不大于 直流1mA电压kV不小于 2ms方波电流峰值A不小于 YH5WR-10/27 6 10 8 27 21 100 14.4 400 YH5WR-17/45 10 17 13.6 46 35 100 24 400 YH5WR-51/134 35 51 40.8 134 105 100 73（76） 400 典型的电气化铁道用避雷器电气特性 产品型号 系统额定电压kv（有效值） 避雷器额定电压kv（有效值） 避雷器持续运行电压kv（有效值） 陡波冲击电流下残压kv（峰值） 雷电冲击电流下残压kV（峰值） 操作冲击电流下残压kV（峰值） 4/10us大电流冲击耐受kV（峰值） 直流1mA电压kV不小于 2ms方波电流峰值A不小于 YH5WT-42/120 24.5 42 34 138 120 98 100 65 400 YH10WT-42/120 24.5 42 34 138 120 98 100 65 400 YH5WT-84/240 55 84 68 276 240 196 100 130 400 YH10WT-84/240 55 84 68 276 240 196 100 130 400
