YH5WS-24/72

1、 避雷器额定电压： kV 24

2、 持续运行电压： kV 20

3、 工频参考电压：≥ kV （ 峰值/√2） 24

4、 直流1mA参考电压： ≥ kV 33

5、 雷电冲击电流下残压：144≤ kVp 72

6、 陡波冲击电流下残压：≤ kVp 82

7、 操作冲击电流下残压：≤ kVp 62.6

8、 持续电流：阻性电流 Ir≤ µA 300

9、 0.75U1mA时泄漏电流：≤ µA 50

10、 局部放电：1.05持续运行电压时 ≤ Pc 10

11、 2ms方波通流容量：≥ A 150

12、 爬电距离： mm 877

13、 海拔高度：≤1500m （高于此海拔需特别提出）

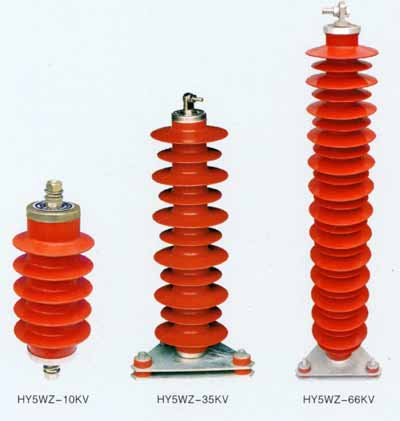

尺寸外形图

20kV避雷器
