避雷器型号 |
系统额
定电压 |
避雷器
额定电压 |
持续运
行电压 |
直流参考
电压(U1mA) |
陡波冲击电流下残压 |
雷电冲击电流下残压 |
操作冲击电流下残压 |
方波通流容量(2ms) |
大电流
冲击耐受 |
|
kV(r.m.s) |
<KV< P> |
>kV |
A |
kA |
|
YH5WZ-5/13.5 |
|
|
|
|
|
|
|
|
|
|
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
11.5 |
150 |
65 |
|
YH5WZ-10/27 |
6 |
10 |
8.0 |
15.0 |
31.0 |
27 |
23.0 |
150 |
65 |
|
YH5WZ-17/45 |
10 |
17 |
13.6 |
24.0 |
51.5 |
45 |
38.3 |
150 |
65 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73.0 |
154 |
134 |
114 |
400 |
65 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77.0 |
154 |
134 |
114 |
400 |
100 |
|
YH5W-84/221 |
66 |
84 |
67.2 |
121 |
254 |
221 |
188 |
600 |
100 |
|
YH5W-90/235 |
66 |
90 |
72.5 |
130 |
270 |
235 |
201 |
600 |
100 |
|
YH5W-100/260 |
110 |
100 |
78.0 |
145 |
299 |
260 |
221 |
600 |
100 |
|
YH5W-108/281 |
110 |
108 |
84.0 |
157 |
323 |
281 |
239 |
600 |
100 |
|
YH10WZ-51/134 |
35 |
51 |
40.8 |
73.0 |
154 |
134 |
114 |
400 |
100 |
|
YH10WZ-54/134 |
35 |
54 |
43.2 |
77.0 |
154 |
134 |
114 |
400 |
100 |
|
YH10W-90/235 |
66 |
90 |
72.5 |
130 |
264 |
235 |
201 |
600 |
100 |
|
YH10W-96/250 |
110 |
96 |
76.8 |
140 |
280 |
250 |
212 |
600 |
100 |
|
YH10W-100/260 |
110 |
100 |
78.0 |
145 |
280 |
260 |
221 |
600 |
100 |
|
YH10W-108/281 |
110 |
108 |
84.0 |
157 |
314 |
281 |
239 |
600 |
100 |
|
YH10W-192/500 |
220 |
192 |
150 |
280 |
560 |
500 |
424 |
800 |
100 |
|
YH10W-200/520 |
220 |
200 |
156 |
292 |
582 |
520 |
442 |
800 |
100 |
|
YH10W-216/562 |
220 |
216 |
169 |
314 |
628 |
562 |
477 |
800 |
100 |
特别说明：
为了方便用户对产品的不同要求，35kV及以上电站型避雷器我们开发了不同的高度，不同的底座，不同的接线方式供用户选择，请客户在订货时注明：
1、 普通型：分三角底座、四方底座、圆底座；
2、 高矮型：最小高度510mm，适宜开关柜中使用，高者为高原型，型号后特征字母为G；
3、 底座一体化（中间出地线）型号后特征字母为E; 高压绝缘电缆接线（圈绝缘型）型号后特招字母为J;

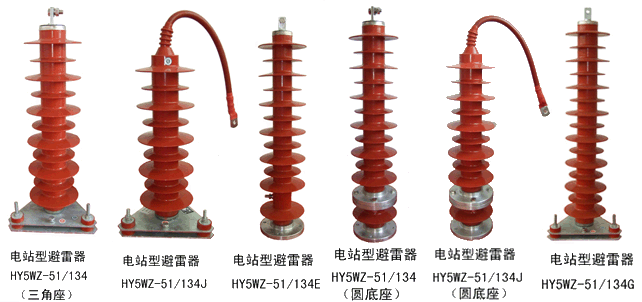

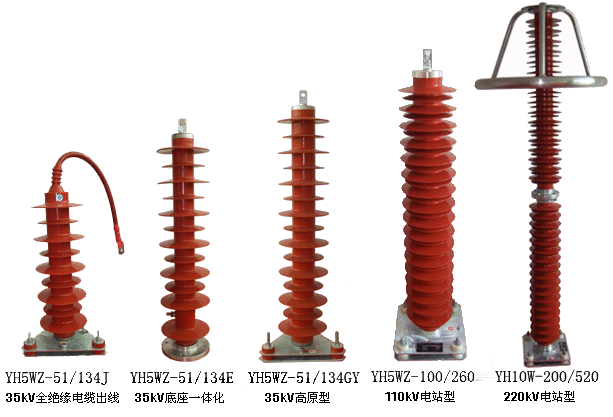

参考图片

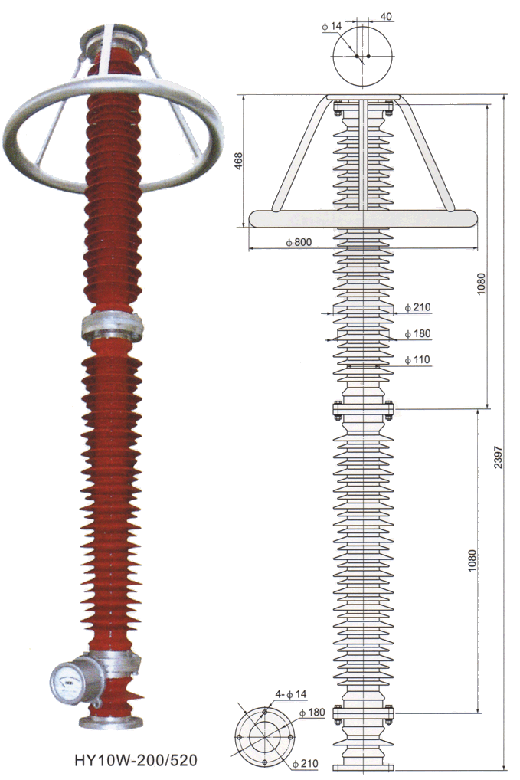

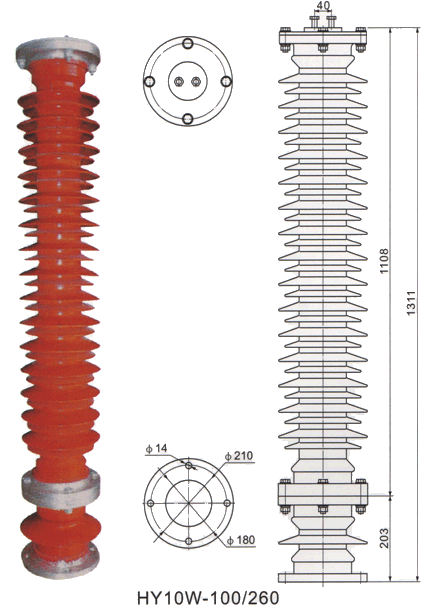

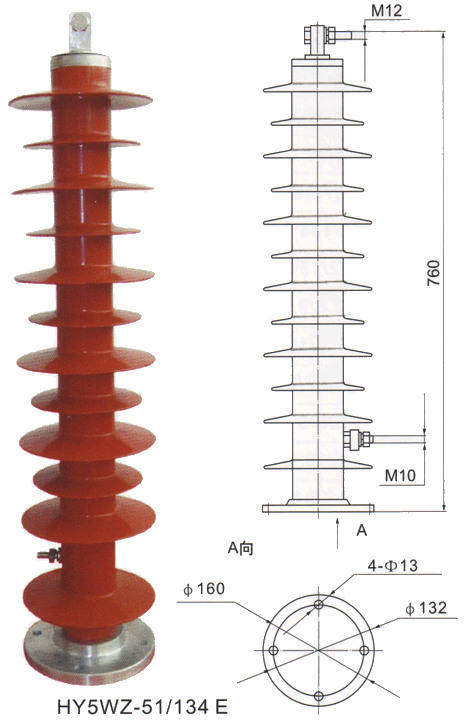

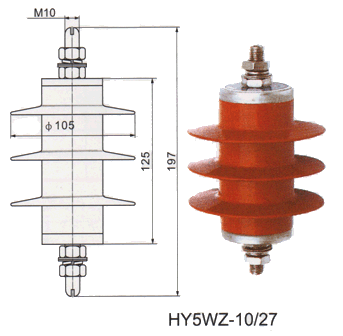

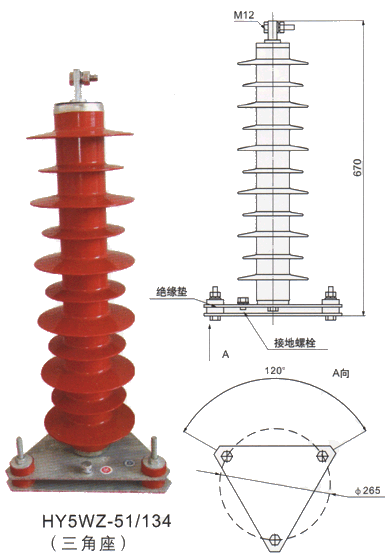

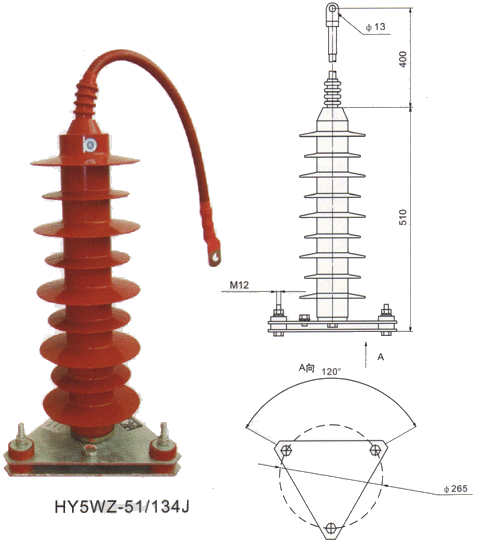

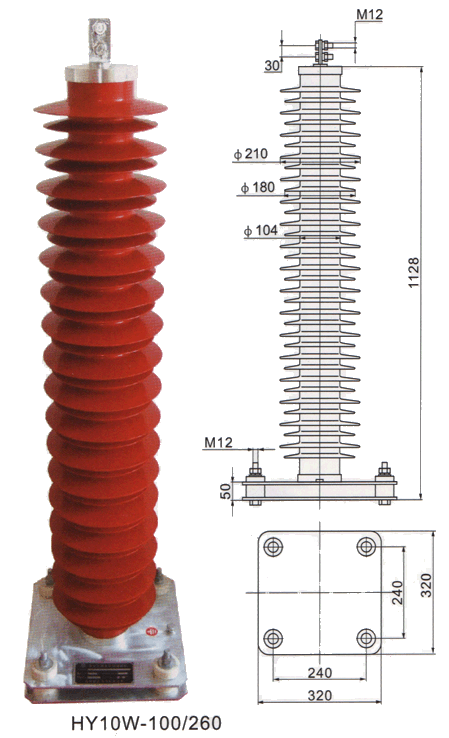

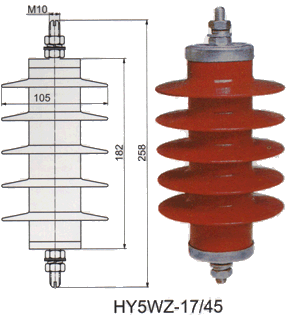

部分产品尺寸图

新旧版国际型号对照说明
目前氧化锌避雷器正处于新旧版国家标准过渡时期，为了便于广大用户对所需产品进行合理选型，避免在使用中产生误解，先将我公司有关产品新、旧型号及相关参数列于下表。
|
使用场所 |
系统额定电压（kV） |
新版标准GB11032-2000 |
旧版标准GB11032-1989 |
2ms方波电 流 （A） |
|
型号 |
持续运行电压（Kv） |
型号 |
持续运行电压（Kv） |
|
电站 |
3 |
YH5WZ-5/13.5 |
4.0 |
YH5WZ-3.8/13.5 |
2.0 |
150 |
|
6 |
YH5WZ-10/27 |
8.0 |
YH5WZ-7.6/27 |
4.0 |
150 |
|
10 |
YH5WZ-17/45 |
13.6 |
YH5WZ-12.7/45 |
6.6 |
150 |
|
35 |
YH5WZ-51/134 |
40.8 |
YH5WZ-42/134 |
23.4 |
400 |
|
110 |
YH10W-96/235 |
75 |
YH10W-96/238 |
73 |
600 |
|
YH10W-100/260 |
78 |
YH10W-100/260 |
73 |
600 |
|
YH10W-102/266 |
79.6 |
YH10W-102/255 |
73 |
600 |
|
YH10W-108/281 |
84 |
YH10W-108/268 |
73 |
600 |
|
220 |
YH10W-192/500 |
150 |
YH10W-192/476 |
146 |
800 |
|
YH10W-200/520 |
156 |
YH10W-200/520 |
146 |
800 |
|
YH10W-204/532 |
159 |
YH10W-204/532 |
146 |
800 |
|
YH10W-216/562 |
168.5 |
YH10W-216/562 |
146 |
800 |
说明：新标准主要改动了避雷器的额定电压，持续运行电压。现标准的“YH”与老标准的“YH”现在多为（Y-表示氧化锌避雷器，H-表示符合外套），用户如对产品型号不清楚，可来电咨询。
|
